一、一次选型错配引发的连锁反应

2024年，西南一家重型自动化设备制造商在研发一款新型数控龙门铣床时，因选用了刚性不足的滚珠直线导轨，导致试切件表面出现明显振纹，加工精度始终无法达到设计要求。经检测，在同等切削力（径向力8kN，倾覆力矩25N·m）下，所选导轨的实测变形量达12μm，是机床允许误差的3倍。

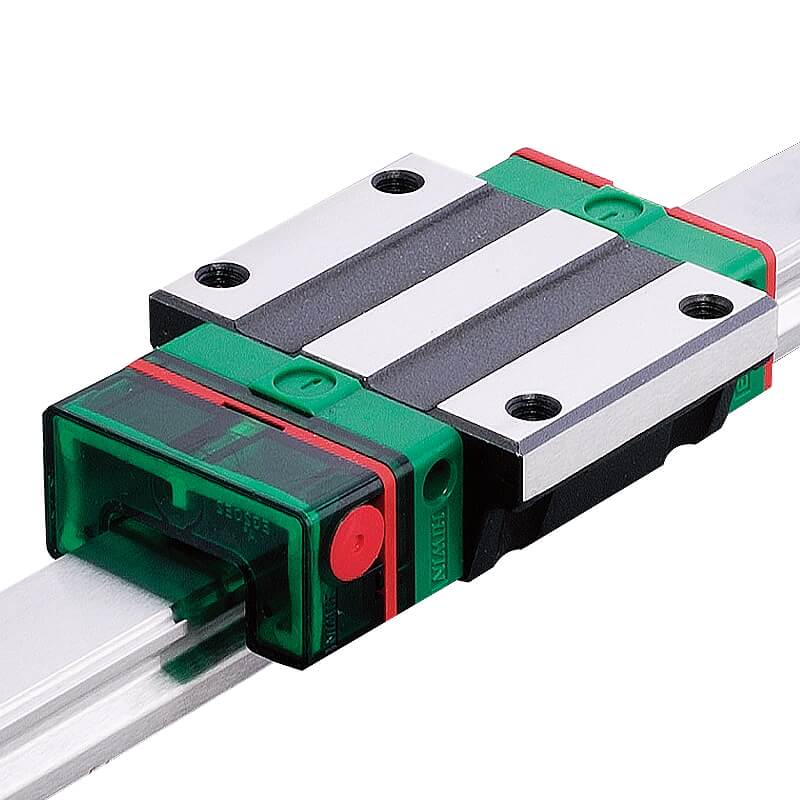

这一案例并非孤例。直线导轨的选型若与实际工况脱节，往往导致设备性能不达标或寿命骤减。HIWIN提供的滚珠与滚柱两大系列直线导轨，在刚性、负载能力和精度保持性上存在显著差异，通过实测数据可清晰分辨。

二、滚珠与滚柱系列的实测性能差异

以规格同为35mm的HIWIN直线导轨为例，两大系列在相同测试条件下的关键数据对比如下：

刚性（静刚度）方面，滚珠系列（HG35）在径向载荷12kN下，实测变形量约8.2μm，径向刚性约1463N/μm。而滚柱系列（RG35）因滚动体为圆柱形，接触面积更大，在同等载荷下变形量仅2.7μm，径向刚性高达4444N/μm，是滚珠系列的3倍以上。对于需要高抗振性和切削刚性的机床设备，滚柱系列优势明显。

额定动载荷与寿命方面，滚珠系列（HG35）额定动载荷约39.2kN，在典型自动化工况下，理论L10寿命约8.2万公里。滚柱系列（RG35）额定动载荷提升至51.6kN，额定寿命相应提高约65%。在相同负载比（30% C）下，滚柱系列的理论寿命可达滚珠系列的2.5倍。

摩擦系数与速度特性方面，滚珠系列摩擦系数极低（约0.002-0.003），允许最高线速度达180m/min，适合高速轻载至中载场合。滚柱系列因接触面摩擦略大（约0.003-0.005），最高速度建议≤120m/min，但在低速重载下表现卓越。

三、精度保持性的本质差异

直线导轨的精度等级（从普通级N到超精密级SP）直接影响设备定位精度。但更重要的是精度保持性——即精度随时间衰减的速度。

在一次持续2.5万公里的跑合测试中（负载25% C，速度90m/min），滚珠系列（HG35，P级）初始行走平行度0.003mm，运行2.5万公里后为0.006mm，仍优于H级（0.01mm）标准。而滚柱系列（RG35，P级）初始行走平行度0.002mm，2.5万公里后为0.004mm，精度保持率高达95%以上，远优于普通产品。

这意味着，对于需要长期保持微米级定位精度的设备，滚柱系列是更优选择。而对于高速、轻载、对成本敏感的自动化产线，滚珠系列则更具性价比。

四、预压等级对性能的实际影响

预压是消除导轨间隙、提高系统刚性的关键。以HGH30CA为例，不同预压下实测刚性差异显著：微间隙（预压0）刚性约98N/μm，适用于轻载定位平台；轻预压（预压1）刚性约165N/μm，适合一般自动化输送；中预压（预压2）刚性达278N/μm，在35N·m倾覆力矩下实测变形量仅0.35角秒，是CNC与精密测量设备的推荐选项；重预压（预压3）刚性超过380N/μm，适用于高刚性要求的重型切削设备。

值得注意的是，预压并非越大越好。过大的预压会增加滚动体接触应力，反而可能缩短寿命。选型时应根据实际负载谱、精度要求和运行速度综合确定。

五、快速选型与技术支持

快速选型建议：高速、高加速度、轻至中载（如贴片机、包装设备）推荐滚珠系列（HG/EG），注重速度与低摩擦；重载、高刚性、高抗振（如CNC机床、磨床）推荐滚柱系列（RG/RGH），注重刚性、负载与精度保持性；高精度、高洁净度（如测量设备、半导体）推荐滚柱系列配合中预压，精度等级UP级。
